T10 Steel (25) Linea
Poproś o próbkę
T10 Steel (25) Linea

T10 Steel (25) Linea

CHARAKTERYSTYKA OGÓLNA

Profil T - biały zębaty pas liniowy TPU z rozstawem 10 mm. Stalowe rdzenie. Linia cięcia 25 mm

Wydrukuj kartę produktu
Poproś o próbkę
T10 Steel (25) Linea

SPECYFIKACJA TECHNICZNA

Profil
T
Szerokość zęba
10.00 mm 0.39 in
Maks. szerokość
150.00 mm 5.91 in
Min. długość pasa łączonego
500 mm 19.69 in
Maks. długość pasa łączonego
100000 mm 3937.01 in
Twardość
92 Shore A | ISO 868
Materiał
PU
Cięgno
Steel

TOLERANCJA

Długość
+/- 0.50 mm/m
Szerokość
+/- 0.50 mm/m
Wysokość
+/- 0.25 mm/m

CECHY SZCZEGÓLNE

T10 Steel (25) Linea
T10 Steel (25) Linea

SPECYFIKACJA

Szerokość standardowa
(mm)
Waga
(gr/m)
Maksymalne obciążenie
(N)
Maksymalne obciążenie łączenia
(N)
Załamanie
(N)
Wydłużenie
(N/mm*m)
10
48
840
420
3360
208
16
81
1470
732
5880
364
25
121
2310
1155
9240
572
32
162
2940
1470
11760
728
50
243
4620
2310
18480
1144
75
364
6930
3465
27720
1716
100
486
9240
4620
36960
2288
150
730
13850
6925
55400
3432

ZĘBY KOŁA PASOWEGO I ŚREDNICA KOŁA PASOWEGO

Wymagania dotyczące kół pasowych i rolki napinającej
Minimalna liczba zębów
Minimalna średnica (mm)
Średnica rolki napinającej (mm)

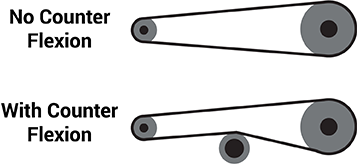

Brak przeciwzgięcia
12
36.35
40
Z przeciwzgięciem
20
61.68
60

SIŁA ZĘBA DO OBLICZANIA MOCY

Prędkość (1/min)
0
25
50
75
100
250
500
1000
2000
SIŁA ZĘBA DO OBLICZANIA MOCY (N/mm)
5.18
5.00
4.85
4.70
4.61
4.14
3.68
3.16
2.61

DANE TECHNICZNE KOŁA PASOWEGO

Liczba zębów
Średnica zewnętrzna
(mm)
Efektywna średnica
(mm)
Średnica kołnierza
(mm)
12
36.35
38.20
42
14
42.71
44.56
49
15
45.90
47.75
52
16
49.08
50.93
55
18
55.45
57.30
61
19
58.63
60.48
65
20
61.81
63.66
68
22
68.18
70.03
74
24
74.54
76.39
84
Liczba zębów
Średnica zewnętrzna
(mm)
Efektywna średnica
(mm)
Średnica kołnierza
(mm)
26
80.91
82.76
87
27
84.09
85.94
90
28
87.28
89.13
93
30
93.64
95.49
100
32
100.01
101.86
106
34
106.38
108.23
112
36
112.74
114.59
119
40
125.47
127.32
131
